1.製品プロファイル

製品の概要

JRF-H35-01TAガスボンベ圧力逃がし弁は、35MPaなどの小型水素供給システム用に特別に設計されたガス供給弁です。デバイス、概略図、および物理オブジェクトについては、図1、図2を参照してください。

JRF-H35-01TAシリンダー圧力逃し弁は、圧力計、安全弁、一方向充填弁、手動スイッチ弁、フィルター、二次圧力逃し弁を含む統合設計を採用しています。

図1JRF-H35-01TAシリンダー圧力逃し弁の概略図

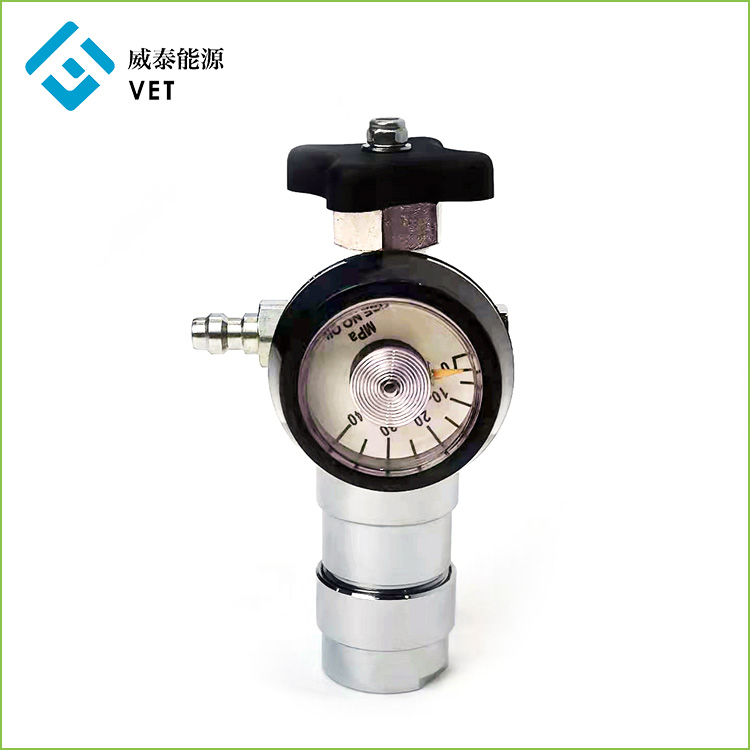

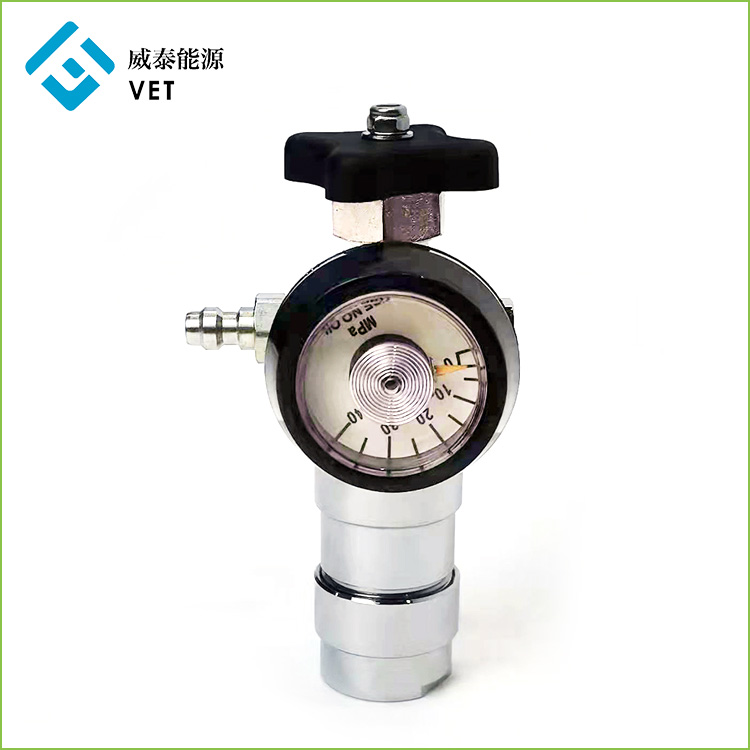

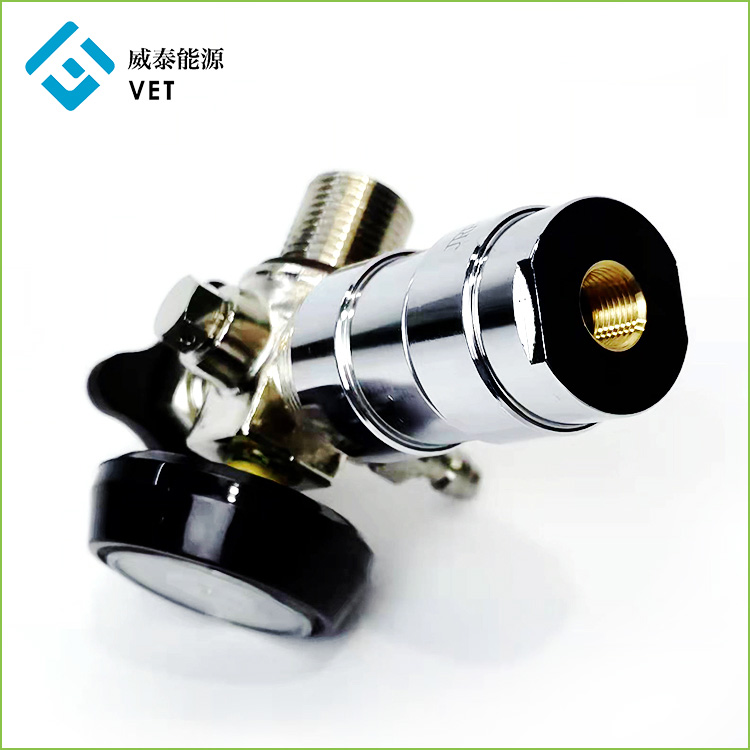

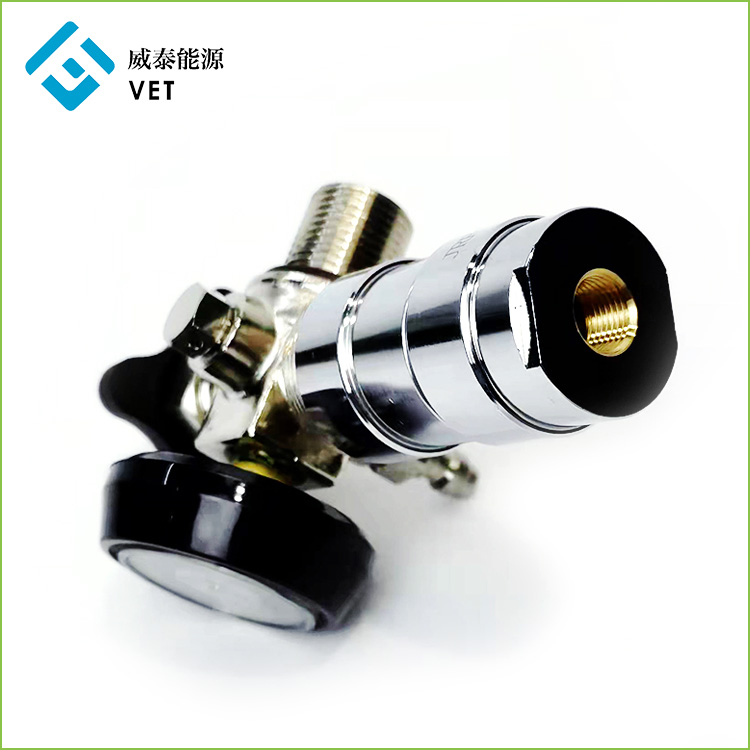

図2JRF-H35-01TAシリンダー圧力逃し弁の物理図

シリンダー圧力逃し弁モジュール
JRF-H35-01TAシリンダーリリーフバルブは、二次前進圧力調整モードを採用しており、出口圧力の精度が高く、安定性が高く、振動が少ないです。

一方向充填バルブ

JRF-H35-01TAシリンダー圧力逃がし弁は、元の一方向充填弁を使用しており、モジュールが膨張したときに停止弁として機能します。手動スイッチバルブは、バルブを切り替えずに閉じたままにしてください。

2.テクニカルインデックス

JRF-H35-01TA技術データ

3.インターフェースデータ

シリンダーインターフェースデータ（オンデマンドでカスタマイズ）
シリンダーインターフェースはM18x1.5スレッドで、単一のOリング端面でシールされています。
特定の寸法については、図3を参照してください。

図3.シリンダーインターフェースデータ

ガス充填インターフェースデータ（オンデマンドでカスタマイズ）
インフレータブルインターフェースは、一方向の空気充填バルブとして設計されています。
特定の寸法については、図4を参照してください。

図4ガス充填インターフェースデータ

低圧出口インターフェースデータ（オンデマンドでカスタマイズ）
低圧出口インターフェースはRc1/8で、特定の寸法については図5を参照してください。

図5.低圧出口データ

4.手順を使用します

JRF-H35-01TAシリンダー圧力逃し弁には、膨張と収縮の2つの動作状態があります。

インフレ状態
JRF-H35-01TAシリンダー圧力逃がし弁が膨張したら、手動スイッチ弁を閉じ、高圧膨張管（図6）を一方向充填弁に挿入して膨張させます。所定の圧力まで膨張させた後、高圧膨張管を取り外して使用します。

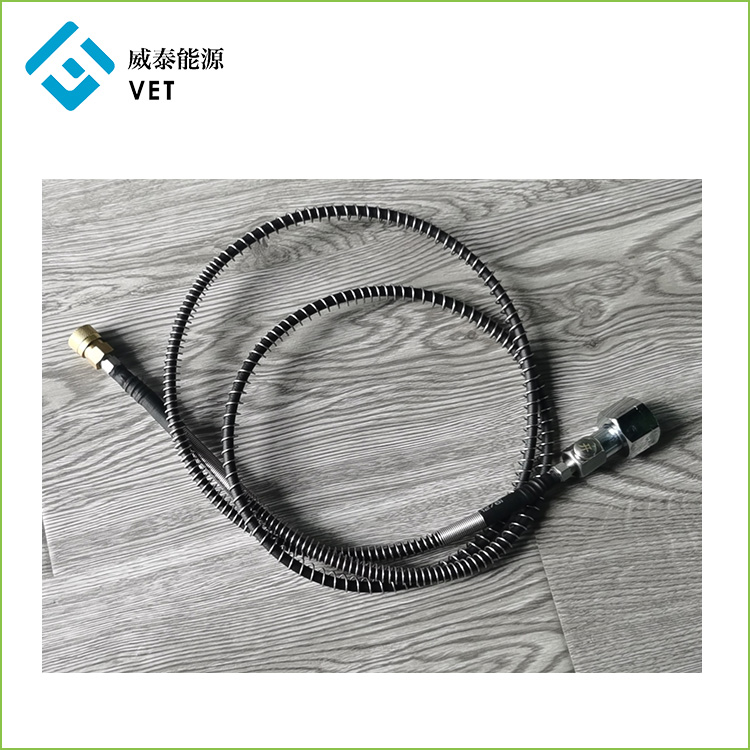

図6.高圧インフレーションパイプ（モデル：YQF-1-CQG3（1.5m）

デフレ状態
JRF-H35-01TAシリンダー圧力逃がし弁が作動しているときは、手動スイッチ弁を開いて下流にガスを供給します。
