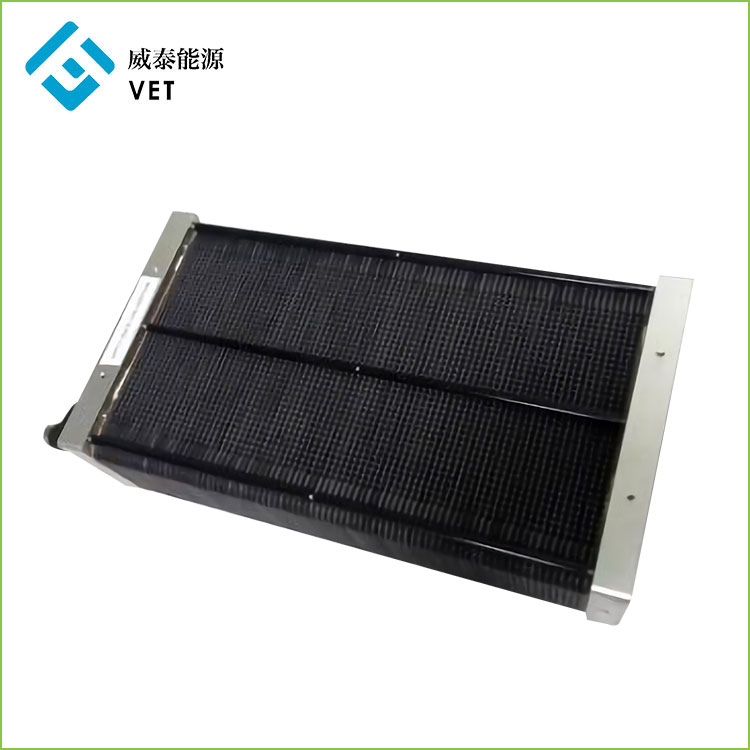

UAV用3000W空冷燃料電池スタック
  • UAV用3000W空冷燃料電池スタックUAV用3000W空冷燃料電池スタック

UAV用3000W空冷燃料電池スタック

Vet Energyは、UAVメーカーおよびサプライヤー向けの有名な中国3000W空冷燃料電池スタックの1つです。当社の工場は、UAV用の3000W空冷燃料電池スタックの製造を専門としています。私たちは品質志向と顧客優先の原則に固執し、ビジネス協力のためのあなたの手紙、電話、調査を心から歓迎します。

送信 お問い合わせ

製品説明

CHIVETは、UAVメーカーおよびサプライヤー向けの有名な中国3000W空冷燃料電池スタックの1つです。

このUVA用水素燃料電池スタックは、840w/kgの出力密度を備えています。

当社の軽量で電力密度の高いUAV燃料電池モジュールにより、お客様は従来のバッテリー技術の制約を回避し、堅牢で軽量なパッケージでクリーンなDC電力を生成しながら、ドローンの飛行時間と航続距離を大幅に延長できます。



当社のドローン燃料電池パワーモジュール(FCPM)は、オフショア検査、捜索救助、航空写真と地図作成、精密農業など、幅広い専門的な商用アプリケーションに最適です。



UAV用3000W空冷燃料電池スタック


1.製品紹介

•UVA用のこの水素燃料セルスタックは、840w/kgの電力密度を備えています。

•乾燥水素および周囲空気での操作

•堅牢な金属フルセル構造

•バッテリーおよび/またはスーパーコンデンサーとのハイブリッド化に最適

•実証済みの耐久性と信頼性

•モジュール式でスケーラブルなソリューションを提供する複数の構成オプション

•さまざまなアプリケーション要件に適合するスタックオプションの範囲

•低熱および音響特性

•直列および並列接続が可能


3000W空冷燃料電池システム

燃料電池システムには、スタック、電力管理ユニット、ファン、電磁弁、温度センサー、温度および湿度センサー、および制御ソフトウェアが含まれます。



3kw空冷燃料電池システム図


燃料電池システムの構造図


2.製品パラメータ(仕様)

2.13000W空冷燃料電池スタックパラメータ


この燃料電池スタックは、950w/kgの出力密度を備えています。

軽量で低消費電力のアプリケーションまたはポータブル電源で使用できます。

サイズが小さいからといって、小さなアプリケーションに限定されるわけではありません。

独自のBMSテクノロジーの下で複数のスタックを接続およびスケールアップして、高消費電力アプリケーションをサポートできます。

H-48-3000パラメータ

出力パラメータ

定格出力

3000W

定格電圧

54V

定格電流

55.5A

DC電圧範囲

48-90V

効率

≥50%

燃料パラメータ

H2純度

≥99.99%(CO<1PPM)

H2圧力

0.045~0.07Mpa

H2消費

28.5L/分

周囲パラメータ

動作周囲温度

-5~35℃

動作周囲湿度

10%~95%

ストレージ周囲温度

-10~50℃

ノイズ

≤[email protected]

物理的パラメータ

FCスタック

25.5(L)* 23.5(W)* 6.9(H)

FCスタック

3.6KG

寸法(cm)

重量(kg)

システム

25.5(L)* 24.1(W)* 23.2(H)

システム

5.5KG

寸法(cm)

重量(kg)

ファンとBMSを含む

電力密度

730W / L

電力密度

840W / KG

ボリューム別

重量で



3kwスタック分極曲線


2.2燃料電池システムのコンポーネント

2.2.1主要補助コンポーネント(BMS)-燃料電池管理システム

水素を動力源とするUAVスタック用の特別な電力管理システムは、燃料電池システムのリモートコントロールと情報取得を実現できます。二次電池とのインテリジェントハイブリッド、および二次電池の適応充電が可能です。これは、燃料電池電池アプリケーションの分野におけるコアテクノロジーです。



2.2.1Chivet2022燃料電池管理システムの標準パラメータ









パフォーマンス

入力

FC側の最大入力電流

80A

FC側の最大入力電圧

80V

ハイブリッドバッテリーエンドの最大入力電流

80A

ハイブリッドバッテリーエンドの最大入力電圧

80V

4チャンネル温度入力端

-60-150

1チャンネル周囲温度および湿度入力端

-60-150、RH30~100%

2チャンネル圧力入力端

0-100MPa

2チャンネル速度パルス信号受信端

ファンまたはポンプの速度を測定するために使用されます

















パフォーマンス出力

ハイブリッド出力電流

長期運転で最大80A、瞬時ピーク値150A(5分)

ハイブリッド出力端の最大電圧

80V

2つのPWMパルス幅速度調整出力

0〜100%の速度調整、冷却空気の制御

ファンまたは冷却循環ポンプ。

1つの加湿出力

電圧5V、最大電流5A

1つの冷却ファン出力

電圧12V〜36V、最大電流

10A

1台の冷却循環水ポンプの出力

電圧12V〜36V、最大電流

10A

一方向煙道ガス入口電磁弁の出力

電圧12V〜36V、最大電流3A

一方向煙道ガス出口電磁弁の出力

電圧12V〜36V、最大電流3A

外部負荷電力出力

電圧12V〜36V、最大電流6A

飛行制御出力

電圧12V〜48V、最大電流3A

待機電力出力ポート

最大電流5A

2つの通信ポート

485 / TTL















ソフトウェア機能のサポート

表示:燃料電池の電圧、電流、出力電力、温度。ハイブリッド電気

セル電圧、充電放電電流、出力電力。システムの総出力電力。環境

温度と湿度;冷却ファンの速度;水素貯蔵タンクの圧力とバッテリー内のガス圧

パワー

定電流または燃料電池性能の適応充電を選択でき、最大充電電流は25Aです(充電モジュールには冷却ファンが装備されています)

制御:ガス入口および出口ソレノイドバルブ;二次電池の充電モードと充電

現在の値、充電条件の設定。冷却ファンの速度と温度制御条件の設定

修理済み;冷却水ポンプの速度と温度制御条件の設定。ガス圧センサー

環境特性

作業温度

-45-60

作業環境の湿度

0〜100%

ストレージ環境の湿度

-75-75c

物理的パラメータ

サイズ

160 * 120 * 45mm

重さ

480g



2.2.2水素貯蔵ボトル

使用圧力

35MPa

音量

12L

サイズ

D196 * L532

重さ

3.85KG

一生

500回膨張および収縮



2.2.3電磁弁

定格電圧

DC24V

定格電流

120 + -15%mA

圧力範囲

0-90Kpa

パワー

<2w

作業温度

0C-55

重さ

50グラム

一生

100000回切り替える





2.2.4冷却ファン





定格出力

57.6w DC48V / 1.2A

作業温度

-20-70

速度

14900R/分

サイズ

91 * 91 * 38mm

流量

5.1m3/分

ノイズ

40dB

一生

70000h / 40



2.2.5制御システム冷却小型ファン

定格出力

1.44w DC24V / 0.06A

速度

5000R/分

サイズ

30 * 30 * 10mm

重さ

8g

ノイズ

16dB

一生

28000h / 40



3.製品の用途と動作原理

PEM燃料電池であるドローンパワーパックの開発

(-10〜45ºCの温度で動作します)



私たちのドローン燃料電池パワーモジュール(FCPM)は、オフショア検査UAV、捜索救助UAV、航空写真とマッピングUAV、精密農業UAVなど、幅広いプロのUAV商用アプリケーションに電力を供給するのに理想的です。



燃料電池は電気化学反応を利用して、燃焼せずに電気を生成します。水素燃料電池は、水素と空気中の酸素を結合し、副産物として熱と水のみを放出します。それらは内燃機関よりも効率的であり、バッテリーとは異なり、再充電する必要がなく、燃料が供給されている限り動作し続けます。


当社のドローン燃料電池は空冷式であり、燃料電池スタックからの熱が冷却プレートに伝導され、エアフローチャネルを介して除去されるため、簡素化された費用効果の高い電源ソリューションが実現します。


水素燃料電池の主成分の1つはグラファイトですバイポーラプレート。 2015年、VETはグラファイトバイポーラプレートを製造するという利点を生かして燃料電池業界に参入しました。設立会社Miami Advanced Material Technology Co.、LTD。


長年の研究開発の結果、獣医は空冷10w-6000w水素燃料電池、UAV水素燃料電池800w-3000wを製造するための成熟した技術を持っています。新エネルギーの最大のエネルギー貯蔵問題として、PEMが電気を変換するという考えを提唱します貯蔵のための水素へのエネルギーと水素燃料電池は水素で電気を生成します。太陽光発電や水力発電と接続できます。
